Одиночный комплекс радиоэлектронной борьбы или локальная сетка над резервуаром не обеспечивают безопасность предприятия. Реальная защита строится как непрерывная трехуровневая система: пассивные и радиолокационные датчики вскрывают угрозу за несколько километров, комплексы РЭБ срывают навигацию и управление, мобильные огневые группы уничтожают автономные дроны, а силовые конструкции ЗОК принимают на себя обломки и взрывную волну.
01 - Концепция обороны
Концепция трех рубежей эшелонированной обороны
Применение современных ударных беспилотников характеризуется комбинированной тактикой: скоростные FPV-дроны на высотах до 50 метров сочетаются с барражирующими боеприпасами самолетного типа, летящими по инерциальным координатам на высоте до 1500 метров. Попытка защитить объект одним типом средств приводит к неизбежному прорыву: РЭБ бессилен против аппаратов в режиме радиомолчания по оптико-электронным ориентирам, а зенитный огонь на ближней дистанции оставляет риск детонации боевой части над защищаемым резервуаром.
Эшелонированный комплекс объединяет активные и пассивные методы противодействия в согласованную цепочку, где каждый следующий эшелон подстраховывает предыдущий.
Принцип золотого сечения обороны
Каждый рубеж должен уменьшать вероятность поражения цели минимум на 70-85 процентов. При последовательном преодолении трех эшелонов суммарная математическая вероятность достижения цели снижается до величин менее 0.02.
02 - Дальний рубеж
Рубеж 1: Дальнее обнаружение и радиопеленгация (3-10 км)
Задача первого эшелона - вскрыть факт приближения воздушной цели задолго до входа в зону прямой видимости охраны. На этом рубеже работают синхронизированные радиочастотные пеленгаторы и доплеровские радиолокационные станции малых высот.
Пассивный радиочастотный мониторинг непрерывно сканирует спектр в полосах 400-6000 МГц. При появлении сигналов видеопередатчиков COFDM или пакетов телеметрии сканер определяет пеленг на аппарат и вычисляет координаты точки старта оператора с погрешностью не более 5 градусов. Одновременно радиолокатор ведет селекцию движущихся целей по вторичному доплеровскому сдвигу от вращения винтов, что позволяет надежно отличать квадрокоптер от птицы.
| Тип датчика | Дальность действия | Преимущества в комплексе | Ограничения канала |
|---|---|---|---|
| Радиочастотный пеленгатор | 3000 - 8000 м | Не имеет демаскирующего излучения, пеленгует пульт оператора | Не видит дроны в режиме полного радиомолчания |

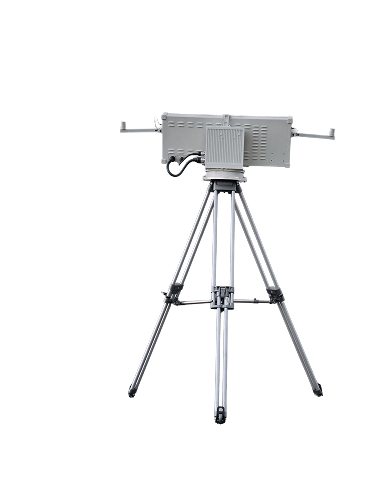

| РЛС миллиметрового диапазона | 1500 - 4000 м | Обнаруживает любые физические объекты независимо от связи | Требует прямой радиовидимости, засвечивается складками рельефа |

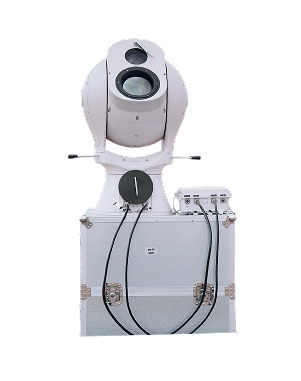

| Тепловизионный оптический модуль | 1000 - 2500 м | Визуальное подтверждение типа цели, автосопровождение | Угловое поле зрения узкое, чувствителен к плотному туману |
03 - Средний рубеж
Рубеж 2: Направленное и купольное радиоподавление РЭБ (1-3 км)
Когда цель классифицирована как враждебный БПЛА, в действие вступает эшелон радиоэлектронного подавления. В состав оборудования входят направленные антенные комплексы на поворотных платформах и стационарные всенаправленные генераторы помех.
Комплекс воздействует одновременно на три критических контура беспилотника:
- Спутниковая навигация GNSS: заградительное шумовое подавление диапазонов L1, L2, L5 систем GPS, GLONASS, Galileo, BeiDou на дальностях до 3000 метров с плотностью помехи не менее 15 Вт на полосу.
- Каналы телеметрии и командного управления: прицельные помехи в стандартных и смещенных диапазонах 433 МГц, 868-915 МГц, 2.4 ГГц, 5.8 ГГц, лишающие оператора возможности корректировать траекторию.
- Видеоканалы FPV: подавление аналоговых передатчиков 1.2 ГГц и 5.8 ГГц, в результате чего картинка оператора гаснет, и дрон теряет управление на высоте.
Экспертное замечание
АЛАНДР использует генераторы шума с быстрым синтезом частот, что исключает сплошную блокировку технологической сотовой связи предприятия. Подавление активируется строго по сектору подлета цели по данным автоматического целеуказания.
04 - Ближний огневой рубеж
Рубеж 3: Огневой перехват мобильными группами МОГ (300-1200 м)
Дроны самолетного типа с помехозащищенными CRPA-антеннами и инерциальными блоками навигации способны преодолеть зону подавления РЭБ. Для их физической нейтрализации развертываются мобильные огневые группы (МОГ).
Огневой расчет МОГ состоит из 2-3 подготовленных стрелков, оснащенных пикапом повышенной проходимости со смонтированной зенитной турелью, спаренным крупнокалиберным пулеметом калибра 12.7 мм или 7.62 мм, оптико-электронным прицельным комплексом с баллистическим вычислителем и тепловизором с частотой обновления 50 Гц. Для работы в ночное время позиция оборудуется узконаправленным ксеноновым или лазерным поисковым прожектором мощностью светового потока от 80 млн кандел.
Эффективность перехвата цели на рубеже 800 метров
Статистика тестовых стрельб полигона
Оснащение турели баллистическим вычислителем повышает точность поражения скоростных целей в 3.5 раза.
05 - Последний рубеж
Рубеж 4: Пассивные защитные конструкции ЗОК (0-150 м)
Если дрон сбит огнем на высоте менее 100 метров или спикировал по баллистической траектории, обломки и неразорвавшаяся боевая часть угрожают технологическому оборудованию. Последним физическим барьером выступают защитные ограждающие конструкции (ЗОК).
Инженерный контур ЗОК защищает критические узлы: вертикальные стальные резервуары РВС, ректификационные колонны, трансформаторные подстанции и узлы газораспределения. Конструкция состоит из стальных вантовых мачт с оттяжками и многослойных комбинированных сеток из высокопрочной оцинкованной проволоки и арамидных нитей с размером ячейки 35-50 мм. При столкновении сеть демпфирует удар, улавливает кумулятивный заряд на безопасном расстоянии от стенки резервуара и предотвращает пробитие металла.
06 - Управление
Сквозная интеграция сенсоров и единый пункт управления

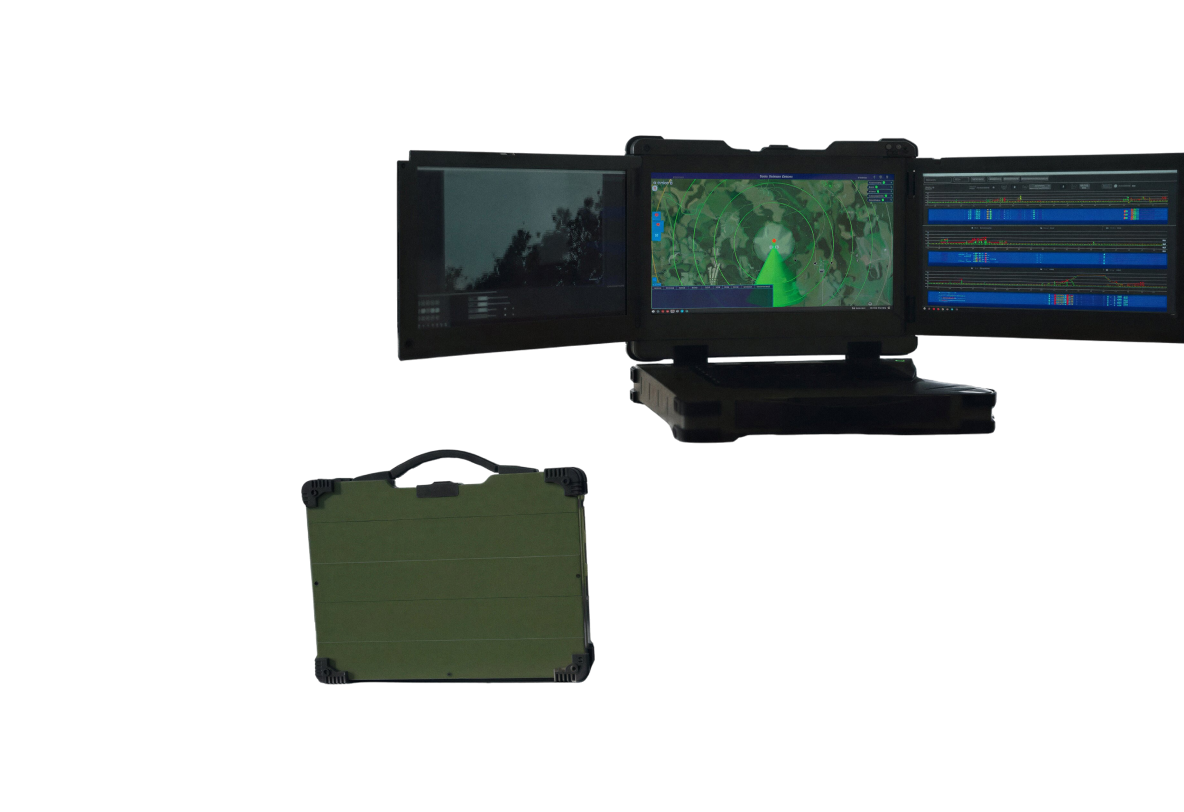

Ключевая проблема разрозненных средств - человеческий фактор и потеря драгоценных секунд. В комплексном решении АЛАНДР все элементы соединены оптоволоконной шиной с рабочим местом оператора службы безопасности.
Программный комплекс автоматически сопоставляет радиопеленги, отметки радара и видеопотоки камер на трехмерной карте предприятия. Оператор видит единый трек воздушного объекта с расчетным временем подлета к границе охраняемой зоны и автоматически сформированными рекомендациями по секторам включения РЭБ и наведению мобильных групп.
07 - Практика
Чек-лист предпроектного обследования площадки
Что проверяют инженеры перед разработкой проекта
- Анализ розы ветров, окружающего рельефа и высотных доминант в радиусе до 10 км.
- Инструментальный замер фоновой электромагнитной обстановки и промышленных помех.
- Определение критических технологических точек, разрушение которых ведет к остановке предприятия.
- Расчет зон радиовидимости и мертвых секторов для размещения стационарных антенных мачт.
- Проверка подъездных путей и подготовка огневых позиций для автомобилей мобильных групп МОГ.
- Оценка несущей способности фундаментов и опор для монтажа вантовых мачт сеточных укрытий ЗОК.
08 - Вопросы и ответы
Вопросы и ответы инженеров безопасности
Можно ли обойтись только сетками ЗОК без закупки РЭБ?
Сетки физически защищают только локальный объем оборудования под ними. Они не закрывают технологические эстакады, кабельные каналы, персонал и железнодорожные пути слива. Без РЭБ и обнаружения противник сможет беспрепятственно атаковать незащищенные коммуникации объекта.
Не создаст ли комплекс РЭБ помехи сотовой связи и автоматике завода?
В проектах АЛАНДР применяются секторные антенны с выверенной диаграммой направленности и частотными фильтрами. Частоты GSM-900, LTE-1800 и технологические частоты телемеханики не подавляются, а излучение формируется в верхнюю полусферу.
Сколько времени занимает проектирование и монтаж эшелонированной защиты под ключ?
Комплексный проект для крупного предприятия занимает от 45 до 90 календарных дней, включая поставку сертифицированного оборудования, монтаж мачт ЗОК, пусконаладку софта и обучение дежурной смены охраны.
